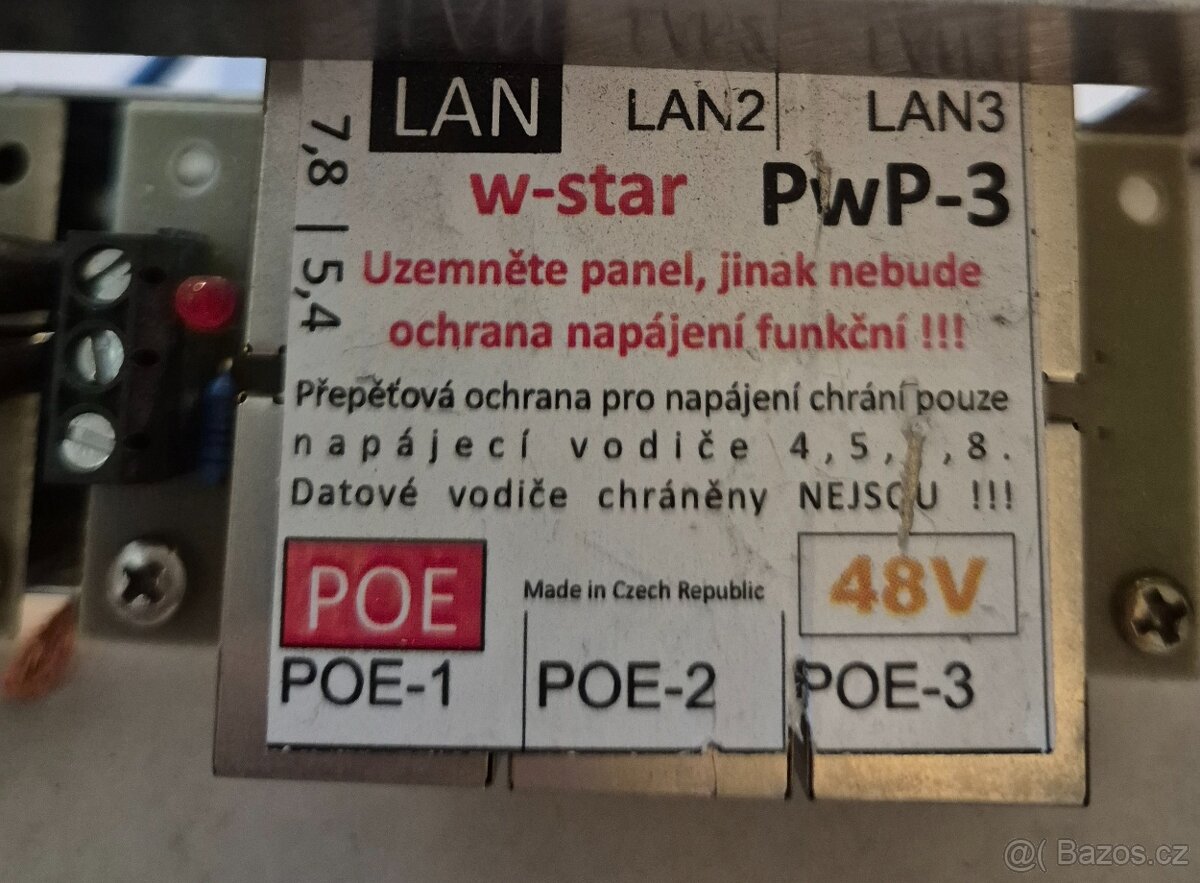

W-star 3xPOE PwP-3-60_v2

Mám tu tři kusy
Panel integrující 3 pasivní POE injektory vhodný pro napájení až tří zařízení jedním vhodně dimenzovaným zdrojem opatřený kvalitní zemnící plochou a elektronickou ochranou proti přepětí.
3 vodičovou svorkovnici pro připojení napájení, která umožňuje připojit vodičem do svorkovnice i zemnění
4 otvory pro uchyceni v držáku, nebo pouze v rozvaděči
Otvory pro uchycení jsou rozměrově kompatibilní v 8 portovou verzí (rozteč, délka je samozřejmě jiná) a lze montovat do jednoho 8 portového držáku 2ks 3 portové verze
Přidány vývody pro doplnění kondenzátoru.

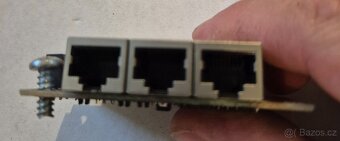

Do RJ45 konektorů na jedné straně se připojují datové kabely bez napájení, na opačnou stranu se připojují zařízení využívající napájení po ethernetovém kabelu.

K napájení se využívají dva nepoužité páry ethernetového kabelu. Napájení je přivedeno z externího zdroje na šroubovací svorky.
Napájecí páry, obvykle : 4,5 (kladný pól) / 7,8 (záporný pól), konkrétní zapojení si zvolí uživatel sám při montáži. Linky - páry 4 a 5 jsou mezi sebou spojeny a také 7 a 8 jsou mezi sebou spojeny. Panel nelze použít pro 1G síť.

Rozhraní:
3x RJ45 konektor pro připojení do LAN (Data)
3x RJ45 konektor pro sloučený výstup (Data+Napájení)
1x 2pin šroubovací pro připojení napájení
1x 3mm díra pro připevnění zemnícího vodiče (vodič není součástí dodávky)
led indikace napájení (funguje pouze v případě, že na vodičích 4,5 je plus)

Mezní hodnoty:
Max napájení napětí ss 48V, střídavé 42V

Zemnění :
Obecným problémem je poškození zařízení přepětím na ethernetovém portu.

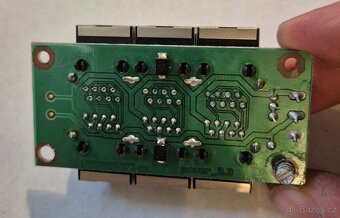

Náš power panel byl navržen a vyroben v České Republice na základě našich dlouholetých zkušeností s provozem wifi zařízení. Proto je panel opatřen kvalitní zemnící plochou rozlitou po spodní části tištěného spoje a vyvedenou do zemnících bodů. Pokud připojíte zemnící vodič k power panelu do zemnícího bodu, budete mít přímo uzeměné stínění UTP kabelu a konektory. Doporučujeme pro venkovní instalaci používat stíněný UTP kabel, pro vnitřní instalace stačí nestíněný, tím dojde i k oddělení zemnění aktivních prvků od zařízení, které jsou instalovány ve venkovním prostředí.

Možno zaslat na dobírku, do ruky či do boxu, náklady na dopravu hradí kupující. (nebo při větším odběru se domluvíme)
