Adapter pro připojeni tří externich FDD nebo GOTEK mechanik
- [28.10. 2025]Smazat/ Upravit/ Topovat

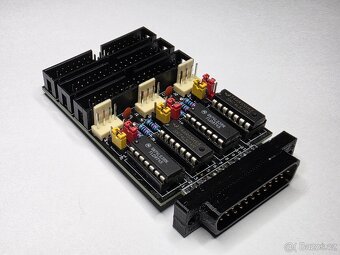

Tento adaptér vám pomůže připojit až 3 mechaniky: neupravenou PC FDD, emulátory disketových mechanik GOTEK s nainstalovaným firmwarem FlashFloppy (SFR1M44-U100 nebo SFR1M44-U100K) nebo upravenou PC FDD k vaší Amize externě (přes 23pinový konektor disketové mechaniky Amiga).
Čte a zapisuje diskety DOS/NoDOS.
PS: Při použití Kickstart ROM V1.2 a V1.3 můžete pro bootování z externího disku potřebovat AMIGA 500 - SWITCHLESS BOOT SELECTOR .

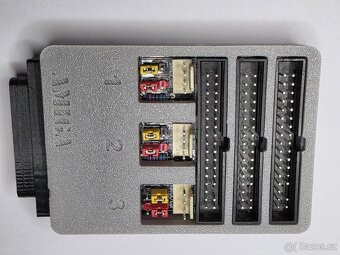

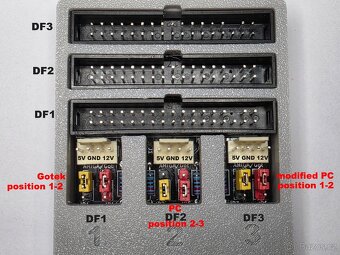

Nastaveni vyobrazené na obrázků.
Provádí se pomocí 6 juperu, 2 na každé zařízení.
Vrchní pozice Gotek nebo orginalni Amiga fdd, upravena PC mechanika.
Dolni pozice neupravena PC mechanika.
Testované na A500,A600 a A1200.
Při zapojeni PC fdd lze použít diskety 2DD 880kb nebo 2HD 1,44 MB
Nepřipojené mechaniky jse ve Workbench zobrazí jako "DFx:????" to je normální nejedna se o chybu.
Pokud budete chtít napájecí (50kč) a datový (70kč) kabel k fdd tak mi napište zprávu.
Sestaveno dle share projektu PCBWay.
Čte a zapisuje diskety DOS/NoDOS.
PS: Při použití Kickstart ROM V1.2 a V1.3 můžete pro bootování z externího disku potřebovat AMIGA 500 - SWITCHLESS BOOT SELECTOR .
Nastaveni vyobrazené na obrázků.
Provádí se pomocí 6 juperu, 2 na každé zařízení.
Vrchní pozice Gotek nebo orginalni Amiga fdd, upravena PC mechanika.
Dolni pozice neupravena PC mechanika.
Testované na A500,A600 a A1200.
Při zapojeni PC fdd lze použít diskety 2DD 880kb nebo 2HD 1,44 MB
Nepřipojené mechaniky jse ve Workbench zobrazí jako "DFx:????" to je normální nejedna se o chybu.
Pokud budete chtít napájecí (50kč) a datový (70kč) kabel k fdd tak mi napište zprávu.
Sestaveno dle share projektu PCBWay.
|
| |||||||||||||||||||||||||||||||
