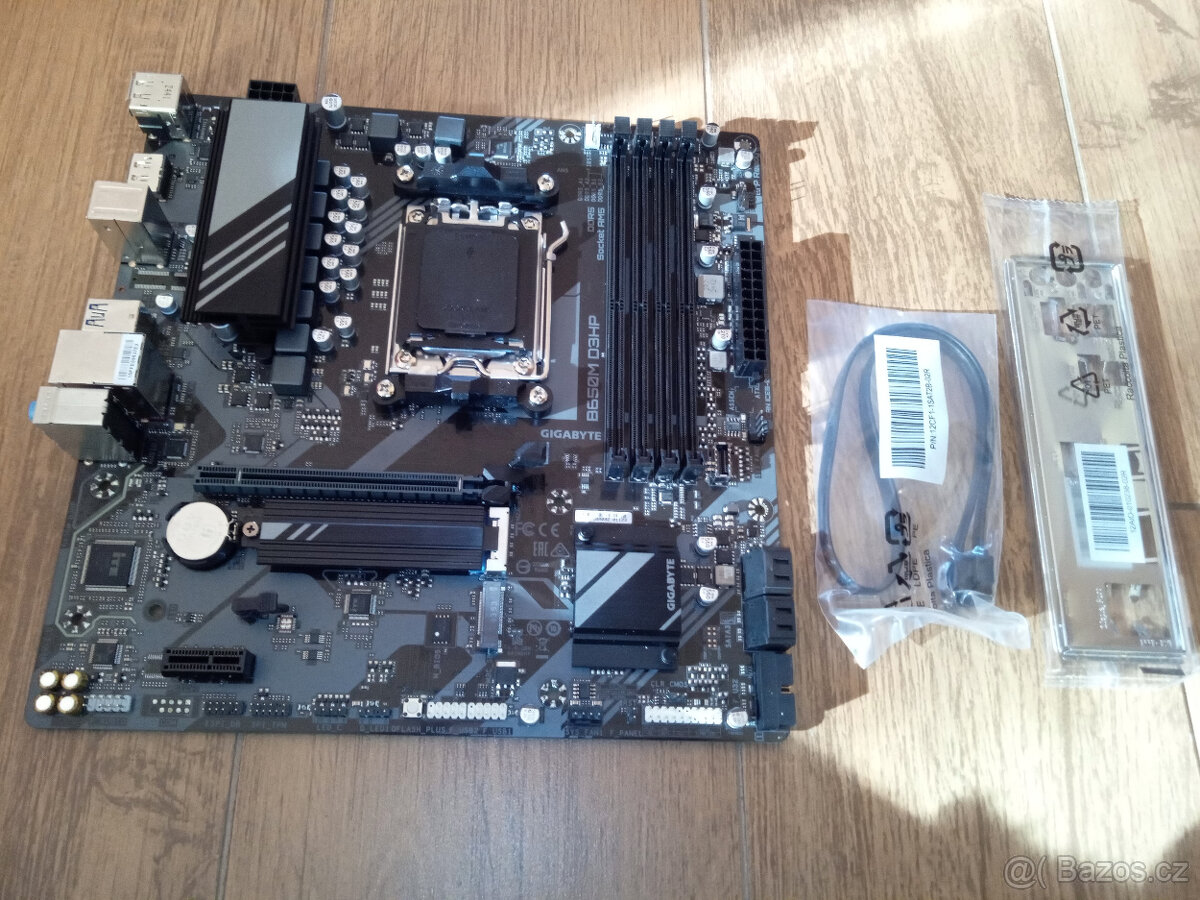

GIGABYTE B650M D3HP/AM5/mATX

funkcni

GIGABYTE BB650M D3HP (rev. 1.0)

Smart Fan 6
Q-Flash Plus

Chipset: AMD B650

Rozměrový formát: microATX (244x244mm)
Podpora pro procesory: AMD Ryzen™ řady 7000

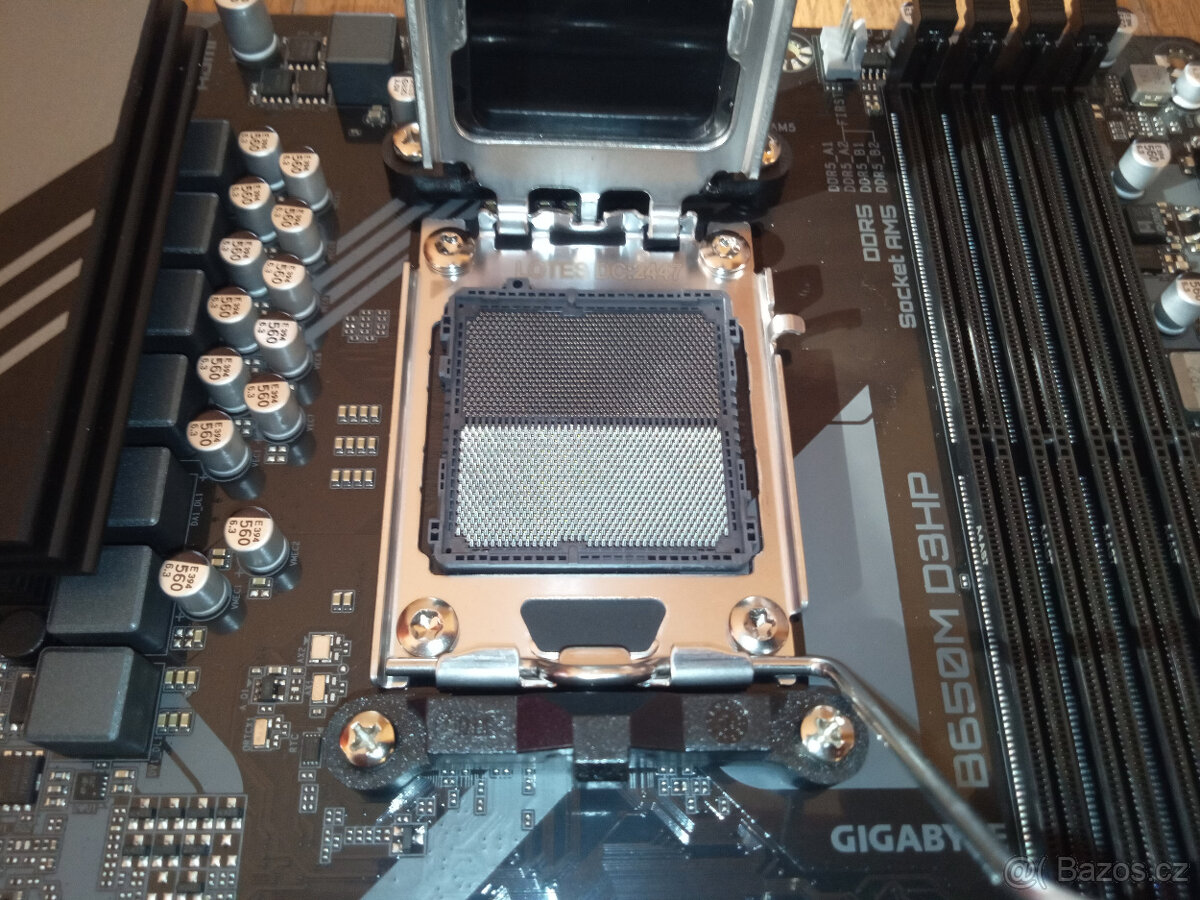

Patice procesoru: AM5

Paměť:

4x DIMM patice podporující až 192GB (kapacita 48GB single DIMM), DDR5 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800MT/s paměťové moduly
dvoukanálová architektura paměti
podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy:

2x DisplayPort 1.4
1x HDMI® 2.1

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: ne

Rozšiřující sloty:

1x PCI Express x16 (podporuje PCIe 4.0 x16)
1x PCI Express x1 (podporuje PCIe 3.0 x1)

RAID řadič: podpora pro RAID 0/1/10 pro úložná zařízení NVMe SSD a SATA

Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

1x M.2, M key, typ 2580 PCIe 4.0 x4/x2
1x M.2, M key, typ 25110/2280 PCIe 4.0 x4/x2
4x port SATA 6Gb/s

USB:
Zadní USB (celkem 6 portů)

1x USB typ-C®, s podporou USB 3.2 Gen 1
3x USB 3.2 Gen 1
2x USB 2.0/1.1

Přední USB (celkem 7 portů)

1x USB typ-C® konektor - podpora USB 3.2 Gen 1
1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

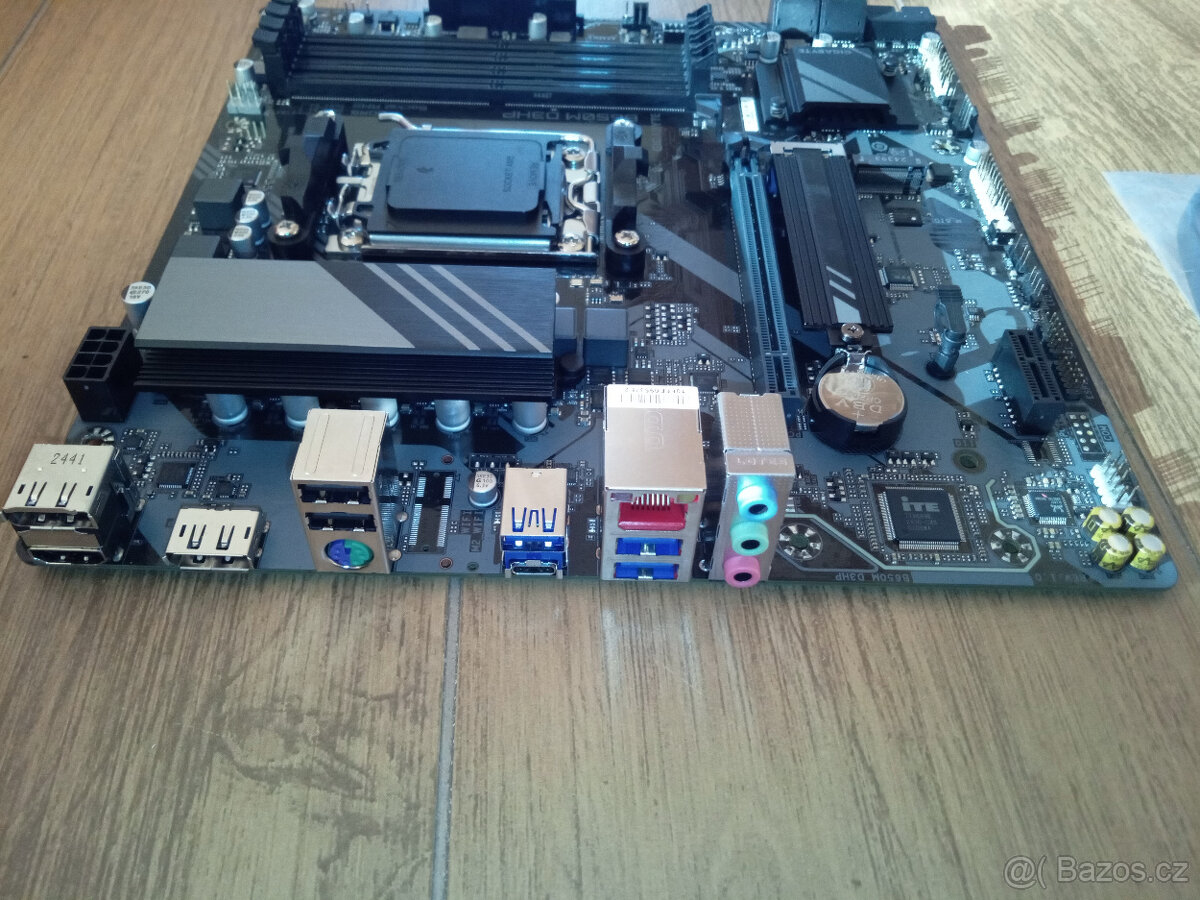

Porty na zadním panelu:

1x PS/2 pro klávesnici/myš
1x USB typ-C®, s podporou USB 3.2 Gen 1
3x USB 3.2 Gen 1
2x USB 2.0/1.1
1x HDMI
2x DisplayPort
1x RJ-45
3x audio jack

Interní porty:
Napájení

1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

1x CPU fan header
2x system fan header

Související s úložištěm

2x M.2 slot (Key M)
4x SATA 6Gb/s port

USB

1x konektor USB typ-C® s podporou USB 3.2 Gen 1
1x USB 3.2 Gen 1 header
2x USB 2.0/1.1 header

Ostatní

1x adresovatelný LED strip header
1x RGB LED strip header
1x front panel header
1x front panel audio header
1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1x Q-Flash Plus button
1x reset jumper
1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
