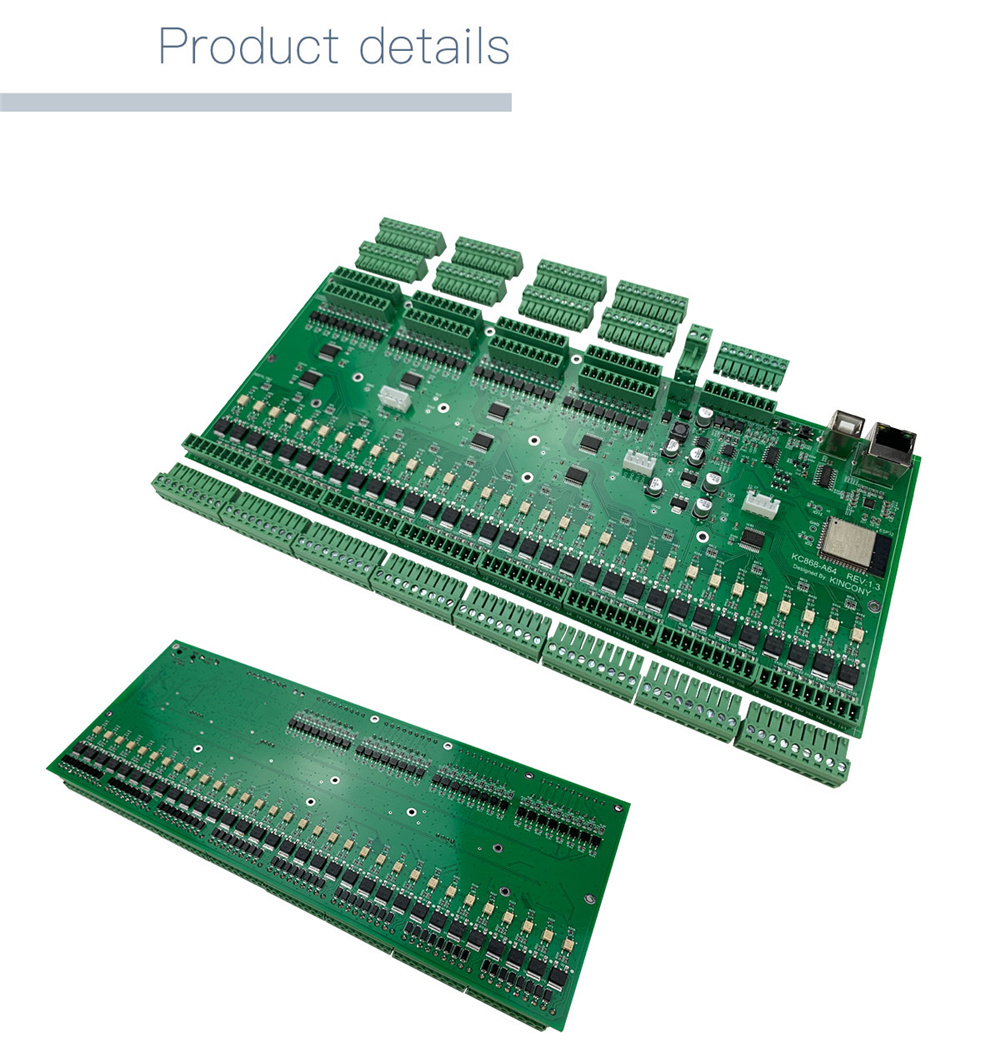

Programovatelná deska KC868-A64

Obsahuje 64 kanálů digitálního vstupu, 64 kanálů digitálního výstupu a 4 kanály analogového vstupu. Je "Made For ESPHome" a snadno se integruje do Home Assistant. KC868-A64 podporuje psaní kódu v Arduino IDE a jeho nahrání do modulu ESP32 pro projekty automatizace domácnosti.

Podle typu řízení výstupu jsou kontroléry řady KC868 rozděleny do dvou kategorií: zařízení s relémi nainstalovanými na desce a zařízení s výstupy tranzistorů (MOSFET). Kontroléry s relémi jsou dodatečně rozděleny na zařízení s pevně – navařenými relé a zařízení s relémi integrovanými do speciálních "základen", které nám umožňují rychle a bez pájení nahradit vyhořelá relé. Každá z těchto možností má své výhody a nevýhody. Kontroléry s relémi jsou snazší na používání, nemusí se s nimi kupovat a připojovat nic dalšího, zatímco kontroléry s tranzistorovými výstupy mohou, ale nemusí, ovládat zařízení, nebo je třeba to řešit pomocí externích relé nebo kontaktorů. V tomto případě je nutné dokoupit a instalovat samostatné reléové jednotky, například jednotku KC868-E16 nebo podobnou.

Jinými slovy, máme k dispozici bezdrátové Wi-Fi a kabelový Ethernet, snímání 64 vstupů (+ 4 analogové), ovládání 64 výstupů MOSFET a také výměnu dat pomocí RS485. Další vybavení může být velmi různorodé a významně rozšířit základní funkčnost kontroléru (například displej, různé senzory, komunikační moduly atd.). V důsledku toho je možné na základě KC868-A64 postavit velmi složité systémy IoT, hlavním "perem" bude schopnost přijímat data ze 64 digitálních vstupů a ovládat 64 digitálních výstupů MOSFET.

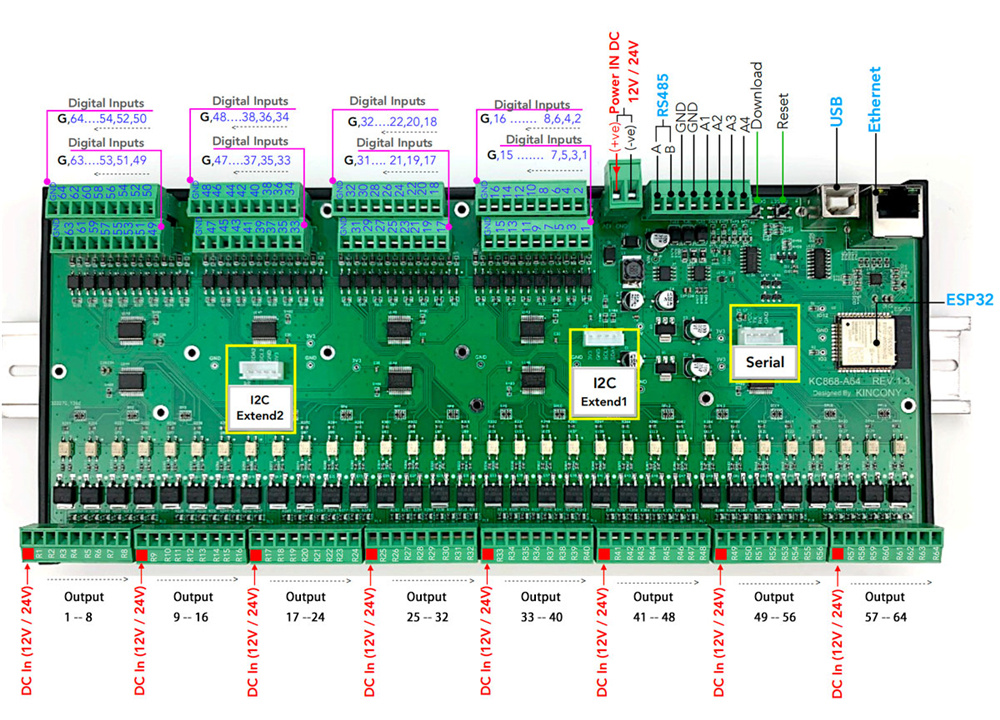

ESP32 (ESP-WROOM-32)

Velikost: 297x122mm

64 digitální opto-izolované vstupy ("suchý kontakt")

2 analogové vstupy napětí 0-5 V
2 analogové vstupy proudu 4-20 mA
64 výstupů MOSFET 12/24 V pro relé a další řídicí zařízení
64 LED pro stav výstupů
Možnost připojení více jednotek KC868-E16 nebo ekvivalentů
Rozhraní RS485
Dva samostatné konektory I2C
Samostatný sériový port
Ethernetový port LAN8270A
USB port pro programování a nahrávání firmware
Tlačítka pro obnovu a stahování
Napájení 12/24 V DC
a. Podpora různých pracovních režimů:

UDP (připojení k serveru)
TCP Server (kontrolér pracuje jako server)
TCP Client (kontrolér se připojuje k serveru uživatele)
MQTT (připojení k libovolnému serveru makléře MQTT)

Pouze otestováno se základní konfigurací v ESPHome a Home Assistant.
Součástí je i šasi na DIN lištu.
Pro více info mne kontaktujte.
